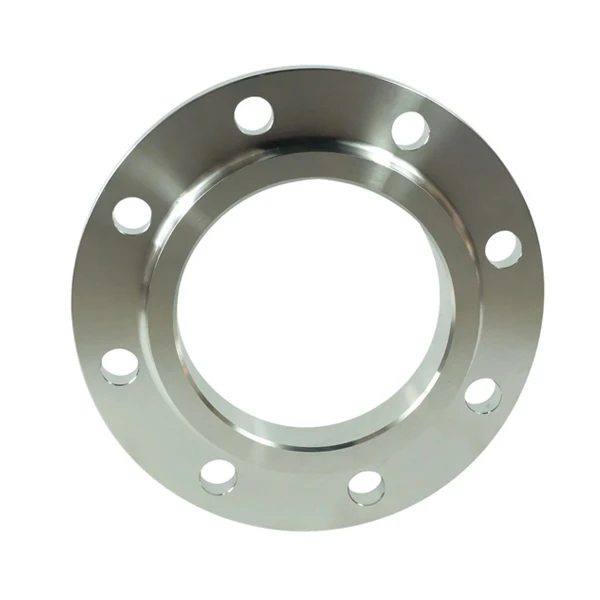

EN 1092-1 หน้าแปลน

เกี่ยวกับรายการนี้:

หน้าแปลน EN 1092-1 Type 01 เรียกอีกอย่างว่าหน้าแปลนเชื่อมแผ่น หน้าแปลนแหวนเหล็ก หรือหน้าแปลนแผ่น S/O เป็นหน้าแปลนประเภทหลวมซึ่งคล้ายกับหน้าแปลนสวมลื่นมากแต่ไม่มีดุม หน้าแปลนแผ่น Type 01 สามารถสวมเข้ากับท่อได้ก่อนการเชื่อม จะต้องเชื่อมรอยเชื่อมแบบร่องสองจุด จุดหนึ่งเป็นแบบด้านในและอีกจุดหนึ่งเป็นแบบด้านนอก เพื่อเชื่อมท่อและหน้าแปลน หน้าแปลนเหล่านี้สามารถมีหน้าแบน (FF) หรือหน้ายก (RF) ได้ ขึ้นอยู่กับความต้องการของลูกค้า ตามมาตรฐาน EN 1092-1 หน้าแปลนแผ่น Type 01 มีให้เลือก 8 ระดับแรงดัน ได้แก่ PN 2.5, PN 6, PN 10, PN 16, PN 25, PN40, PN 63 และ PN 100 ขนาดและมวลของหน้าแปลนที่เกี่ยวข้องแสดงอยู่ในตารางด้านล่าง ขนาดทั้งหมดเป็นมิลลิเมตร และมวล/น้ำหนักเป็นกิโลกรัม

EN 1092-1 หน้าแปลนแผ่นชนิด 01 อาจทำมาจากการตีขึ้นรูปหรือผลิตภัณฑ์แบน (แผ่น) อาจกลึงจากแท่งเหล็กรีดหรือตีขึ้นรูปและเหล็กกล้าหน้าตัดที่ตีขึ้นรูป สำหรับขนาดใหญ่ อาจดัดและเชื่อมด้วยไฟฟ้าจากแท่งเหล็กหน้าตัดหรือแผ่นเหล็ก หน้าแปลนอาจผลิตจากวัสดุหลากหลายเกรด เช่น เหล็กกล้าคาร์บอน เหล็กกล้าอัลลอยด์ต่ำ เหล็กกล้าไร้สนิม และเหล็กกล้าอัลลอยด์สูงชนิดอื่นๆ

ขนาดและน้ำหนักของหน้าแปลน EN 1092-1 ชนิด 01 PN2.5

การเขียนแบบทางเทคนิคและการแนะนำทั่วไป

รูปวาดของหน้าแปลน EN 1092-1 หน้าแปลน Type 01 ที่มีหน้ายก D: เส้นผ่านศูนย์กลางภายนอก; K: เส้นผ่านศูนย์กลางของวงกลมสลักเกลียว; R: เส้นผ่านศูนย์กลางของหน้ายก; n: จำนวนสลักเกลียว; d: เส้นผ่านศูนย์กลางของรูสลักเกลียว; น้ำหนัก: น้ำหนักหรือมวลของหน้าแปลนแผ่น Type 01; C: ความหนาของหน้าแปลน; f: ความสูงของหน้ายก

DN15~DN600: Φ21.3~Φ1219.2มม.
