เทคโนโลยีการผลิตตะกรันไทเทเนียม

วัตถุดิบสำหรับการผลิตตะกรันไทเทเนียม

ตะกรันไทเทเนียมได้มาจากความเข้มข้นของอิลเมไนต์ Ilmenite เป็นแร่ธาตุธรรมชาติที่มีไทเทเนียมมากถึง 52.8% ในรูปของไทเทเนียมไดออกไซด์

Ilmenite คือการรวมตัวของไททาเนียมออกไซด์กับเหล็ก ดังนั้นขั้นตอนการผลิตแรกจึงมีจุดมุ่งหมายเพื่อแยกไทเทเนียมไดออกไซด์ออกจากเหล็กออกไซด์ ความเข้มข้นของอิลเมไนต์จะลดลงในเตาเผาแร่ความร้อน (OTF) โดยมีสารรีดักแทนท์ที่ประกอบด้วยคาร์บอน (ถ่านไม้ แอนทราไซต์ โค้ก) เพื่อให้บรรลุเป้าหมายนี้

วิธีการผลิตตะกรันไทเทเนียมมีอะไรบ้าง

การดำเนินการทางเทคโนโลยีสำหรับการผลิตตะกรันไทเทเนียม

มีการเสนอเทคโนโลยีที่ทันสมัยและได้รับการปรับปรุงสำหรับการผลิตตะกรันไทเทเนียมด้วยวิธีการขั้นตอนเดียว เทคโนโลยีนี้พร้อมสำหรับการใช้งานอย่างสมบูรณ์

กระบวนการผลิตตะกรันไทเทเนียมเป็นกระบวนการถลุงอิลเมไนต์เข้มข้นในเตาหลอมแร่อาร์ค (OTF) ในโหมดกึ่งปิดโดยใช้ส่วนผสมแบบผงเพื่อให้ได้ตะกรันไทเทเนียมที่มีปริมาณเหล็กออกไซด์ตามที่ระบุ รวมทั้ง โลหะที่เกี่ยวข้อง

คุณสมบัติที่สำคัญที่สุดของตะกรันไทเทเนียมซึ่งกำหนดกระบวนการถลุงแบบลดลงและความสามารถในการแยกเหล็กและตะกรันและการกรีดออกจากเตาได้อย่างสมบูรณ์คือความน่าเชื่อถือ ความหนืด และการนำไฟฟ้า

การได้มาโดยกระบวนการเป็นระยะขั้นตอนเดียวนั้นรวมถึงการดำเนินการทางเทคโนโลยีดังต่อไปนี้:

การขนส่ง การส่งมอบ และการจัดเก็บวัตถุดิบ

การเตรียมและการชาร์จส่วนผสม ซึ่งประกอบด้วยอิลเมไนต์เข้มข้น สารรีดิวซ์ และฝุ่นที่ติดอยู่ในไซโคลน เข้าสู่ OTF

การลดการถลุงส่วนผสมและการได้รับการหลอมตะกรันและโลหะที่เกี่ยวข้องใน OTF

ทัพพีเทตะกรันและโลหะที่เกี่ยวข้อง

การหล่อโลหะ;

การหล่อเย็นของลิ่ม;

การบดและการแยกแม่เหล็กของตะกรันไทเทเนียม

การแยกซัลเฟอร์ไรเซชัน การผสม และการทำให้เป็นคาร์บอนของโลหะที่เกี่ยวข้อง

ลิ่มเท;

การส่งมอบตะกรันไทเทเนียมและโลหะที่เกี่ยวข้องให้กับผู้บริโภค

การรีไซเคิลพลังงานขยะ

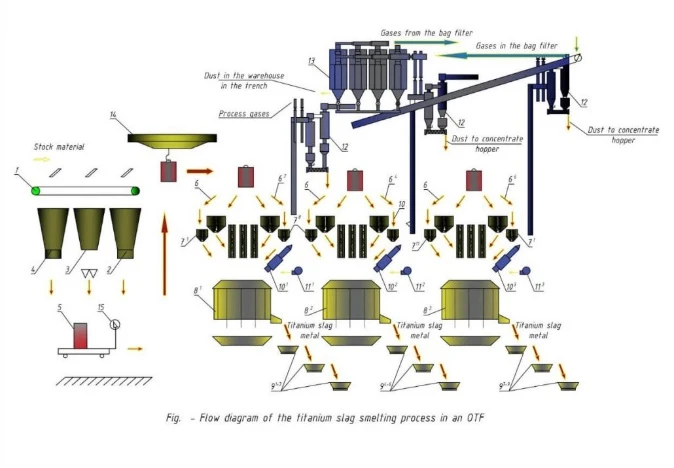

แผนผังกระบวนการของกระบวนการถลุงตะกรันไทเทเนียม

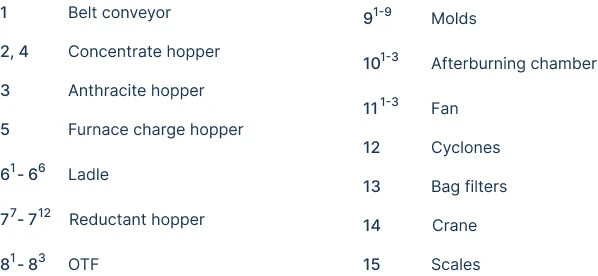

จากถังบรรจุ อิลเมไนต์เข้มข้นและรีดักแทนท์จะถูกป้อนแยกกันไปยังถังจ่าย (ตำแหน่ง 2-4) ผ่านระบบสายพานลำเลียง (ตำแหน่ง 1) ส่วนประกอบของประจุจะถูกจ่ายจากถังจ่ายในปริมาณที่คำนวณได้ลงในทัพพี (ตำแหน่ง 5) วางบนรถเข็นบนตาชั่ง (ตำแหน่ง 15)

ถังบรรจุประจุของเตาหลอม (ตำแหน่ง 61-6) และถังรีดักแทนท์ (ตำแหน่ง 77-12) ซึ่งใช้สำหรับการปรับตะกรันจะดำเนินการจากทัพพี (ตำแหน่ง 5) ซึ่งขนส่งโดยใช้เครนไฟฟ้าเหนือศีรษะ (ตำแหน่ง 14)

การชาร์จเตาเผาแร่ความร้อน (OTF) เกิดขึ้นจากกรวยของเตาเผาผ่านรางชาร์จ ฝุ่นที่ถูกดักจับในไซโคลนของกระบวนการ GCP ของ OTF จะถูกป้อนเข้าไปในเตาเผาด้วยประจุ

ห้องเผาไหม้หลังมีไว้สำหรับการเผาไหม้ก๊าซปฏิกิริยาภายหลัง (ตำแหน่ง 101-3) พัดลมจะจ่ายอากาศไปยังห้องเผาไหม้หลัง (ตำแหน่ง 111-3)

กระบวนการสกัดก๊าซจาก OTF ดำเนินการผ่านระบบท่อก๊าซ ก๊าซจะถูกทำความสะอาดจากฝุ่นในไซโคลน (หมายเลข 12) และถุงกรอง (หมายเลข 13)
