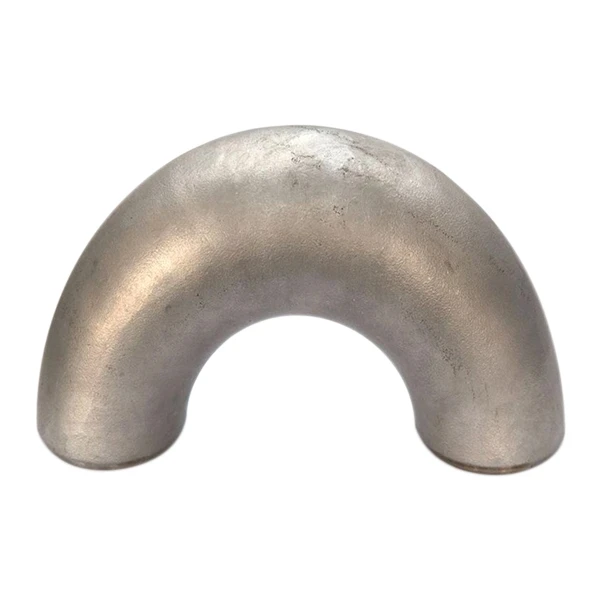

ข้อต่อสามทางไททาเนียม 180- องศา

ข้อต่อโค้งไททาเนียม {{0}} องศา หมายถึงผลิตภัณฑ์ข้อต่อโค้งที่มีมุมดัด 180 องศา โดยสามารถแบ่งตามรัศมีความโค้งได้เป็นข้อต่อโค้งรัศมียาว 180 องศา และข้อต่อโค้งรัศมีสั้น 180 องศา รัศมียาว หมายถึงเส้นผ่านศูนย์กลางภายนอกของท่อที่มีรัศมีความโค้งเท่ากับ 1.5 เท่า นั่นคือ R=1.5D ข้อต่อโค้งรัศมีสั้น หมายถึงรัศมีความโค้งเท่ากับเส้นผ่านศูนย์กลางภายนอกของท่อ นั่นคือ R=1.0D (R คือรัศมี D คือเส้นผ่านศูนย์กลางของข้อต่อโค้ง) แน่นอนว่าข้อต่อโค้ง 180- องศาที่แตกต่างกันยังสามารถปรับแต่งตามรัศมีความโค้งที่แตกต่างกันได้อีกด้วย



ในการจัดวางระบบท่อโดยทั่วไปแล้วควรใช้ข้อต่อข้อศอกรัศมียาว ข้อต่อข้อศอกรัศมีสั้นมักใช้ในตำแหน่งการติดตั้งท่อที่มีขนาดเล็กกว่าหรือเพื่อลดต้นทุน เมื่อใช้ข้อต่อข้อศอกรัศมีสั้น แรงดันใช้งานไม่ควรเกิน 0.8 เท่าของข้อต่อข้อศอกรัศมียาวที่มีคุณสมบัติเดียวกัน



ข้องอ 45/90/180 องศา



ข้อต่อเชื่อมแบบก้น ASME B16.9 ผลิตขึ้นในขนาดต่างๆ มากมาย (รวมเส้นผ่านศูนย์กลางภายนอกและความหนาของผนัง) เพื่อให้พอดีกับท่อคาร์บอนและโลหะผสม ASME B36.10 และ ASME B36.19 ที่มีขนาดใดก็ได้ตั้งแต่ 2 ถึง 48 นิ้ว (ขึ้นไป)



ข้อต่อท่อมีประเภทพิเศษดังนี้:



ข้อต่อลดขนาด: ใช้ข้อต่อท่อที่มีทางเข้าและทางออกที่มีขนาดรูสองขนาดที่แตกต่างกันแทนการใช้ข้อต่อมาตรฐานและตัวลดขนาดแบบคอนเซนตริกร่วมกัน



ข้อศอกมุมเฉียง: ข้อศอกขนาดใหญ่ที่ประกอบขึ้นจากแผ่นเหล็กที่เชื่อมเข้าด้วยกัน



ข้อศอกรัศมีสั้น VS ข้อศอกรัศมียาว



ข้อศอกแบ่งออกเป็น 2 กลุ่ม ซึ่งกำหนดระยะทางที่ข้อศอกจะเปลี่ยนทิศทาง โดยเส้นกึ่งกลางของปลายด้านหนึ่งไปยังด้านตรงข้าม เรียกว่าระยะทาง "จากกึ่งกลางถึงด้าน" และเทียบเท่ากับรัศมีที่ข้อศอกโค้งงอ



ระยะห่างจากกึ่งกลางถึงหน้าสำหรับข้อศอกรัศมี "ยาว" หรือเรียกย่อว่า LR มักจะเท่ากับ "1.1/2 x ขนาดท่อที่กำหนด (NPS) (1.1/2D)" ในขณะที่ระยะห่างจากกึ่งกลางถึงหน้าสำหรับข้อศอกรัศมี "สั้น" หรือเรียกย่อว่า SR มักจะเท่ากับขนาดท่อที่กำหนด



กระบวนการผลิตข้อต่อท่อ:



ข้อต่อแบบ Buttweld 180 องศาสามารถผลิตได้หลายวิธี วิธีหลักๆ คือ "กระบวนการแกนหมุน" และ "การขึ้นรูปเย็น" (วิธีอื่นๆ คือ การขึ้นรูปวงรีและวิธีการเชื่อมแบบตะเข็บคู่)



ข้อศอกสามประเภทที่พบมากที่สุดในท่อคือ 45, 90 และ 180 องศา (หรือข้อศอกกลับ)



วัสดุ: โลหะผสมพิเศษ, สแตนเลสสตีลซุปเปอร์ดูเพล็กซ์, สแตนเลสสตีล, เหล็กกล้าคาร์บอน, ไททาเนียม



ในสื่อกรด ด่าง และของเหลวกรดเข้มข้นหลายชนิด ข้อต่อไททาเนียม 180 องศามีความทนทานต่อการกัดกร่อนได้ดีเยี่ยม และไททาเนียมยังมีลักษณะของความหนาแน่นน้อย ความแข็งแรงสูง น้ำหนักอุปกรณ์เบา พื้นผิวสดใสและสะอาด ไม่มีสิ่งสกปรก ทำความสะอาดและทำความสะอาดง่าย



ข้อต่อไททาเนียม 180- องศามักใช้ในอุตสาหกรรมเคมี ปิโตรเลียม โลหะวิทยา อุตสาหกรรมเบา เครื่องมือวัด การผลิตไฟฟ้า การแยกเกลือออกจากน้ำทะเล อุปกรณ์ทางการแพทย์ การผลิตเกลือด้วยคลอร์อัลคาไล การชุบด้วยไฟฟ้า การโค้ก ปุ๋ยเคมี เป็นต้น



การประยุกต์ใช้ข้อต่อข้อศอกไททาเนียม 180- องศา

ท่อและหลอดสำหรับอุตสาหกรรมปิโตรเคมี

อุตสาหกรรมยา

อุตสาหกรรมอาหาร

อุตสาหกรรมการบินและอวกาศ

อุตสาหกรรมการตกแต่งสถาปัตยกรรม

อุตสาหกรรมท่อส่งน้ำมันและก๊าซ
