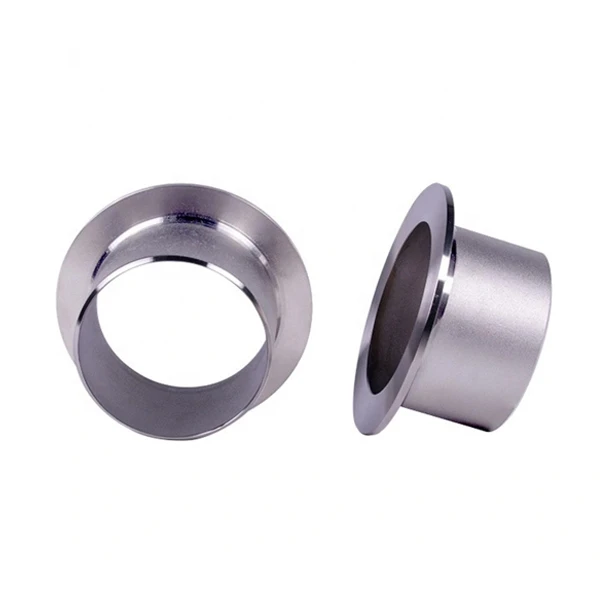

ปลายสตั๊บไททาเนียม

ข้อต่อปลายท่อแบบเหลื่อมซ้อนเป็นอุปกรณ์ที่ใช้แทนหน้าแปลนเชื่อมเมื่อต้องใช้หน้าแปลนสำรองแบบหมุนรองรับ ข้อต่อปลายท่อไททาเนียมมีจำหน่ายในขนาดมาตรฐานและขนาดไม่มาตรฐานของ ANSI ที่ใช้เชื่อมต่อท่อที่มีเส้นผ่านศูนย์กลางต่างกัน



เราจัดหาอุปกรณ์ปลายท่อไททาเนียม Gr2 หลากหลายประเภท ความคลาดเคลื่อนของมิติเป็นไปตาม ASME B16.9 ความหนาของผนังเป็นไปตามมาตรฐานท่อผนัง ASME B36.19M ตาราง 10S และ 40S



อายุการใช้งานยาวนาน



ความแข็งแรงเชิงกลสูง



ปลายสั้นมีให้เลือก 3 แบบ คือ แบบ A, B และ C โดยปลายสั้นแบบ A และ B จะมีลักษณะคล้ายกับข้อต่อแบบดัด เช่น ข้องอและสามทาง ส่วนปลายสั้นแบบ C จะผลิตขึ้นในขนาดที่กำหนดเอง



ประเภทเอ



ปลายสั้นแบบ A ใช้สำหรับหน้าแปลนข้อต่อแบบเหลื่อมมาตรฐาน ความหนาของการเหลื่อมของปลายสั้นจะมากกว่าหรือเท่ากับความหนาปกติของผนังท่อ นอกจากนี้ รัศมีมุมด้านนอกของแบบ A สามารถเชื่อมกับหน้าแปลนข้อต่อแบบเหลื่อมได้ มุมด้านในจะเป็นสี่เหลี่ยมจัตุรัส หน้าแปลนข้อต่อแบบเหลื่อมมักจะมีหน้าตัดแบบหยักที่ผ่านการกลึง



ประเภท บี



ปลายสั้นแบบ B ใช้สำหรับหน้าแปลนสวมมาตรฐานเป็นหน้าแปลนเหลื่อม ความหนาของหน้าแปลนเหลื่อมที่ปลายสั้นเหล่านี้จะมากกว่าหรือเท่ากับความหนาปกติของผนังท่อ นอกจากนี้ รัศมีมุมด้านนอกของแบบ B ยังเล็กพอที่จะรองรับหน้าแปลนสวมที่ใช้เป็นหน้าแปลนสำรองได้ มุมด้านในเป็นสี่เหลี่ยมจัตุรัส หน้าแปลนเหลื่อมมักจะมีหน้าตัดหยักที่ผ่านการกลึง



ประเภทซี



ปลายสั้นแบบ C ใช้ได้กับหน้าแปลนแบบเหลื่อมมาตรฐานและหน้าแปลนแบบสวม หน้าแปลนแบบเหลื่อมบานออกทำให้มีขอบมนที่เส้นผ่านศูนย์กลางภายในของหน้าแปลน หากจำเป็น สามารถทำรัศมีให้ใกล้เคียงกับรูปสี่เหลี่ยมจัตุรัสได้ ความหนาของหน้าแปลนเหลื่อมคือ 75% ของผนังท่อ หน้าแปลนแบบ C สั้นพอที่จะรองรับหน้าแปลนสำรองได้ หน้าแปลนเหลื่อมของหน้าแปลนแบบ C เรียบ และห้ามกลึง



โดยทั่วไปแล้วปลายสั้นจะผลิตเป็นประเภท A และประเภท B โดยมีให้เลือกความยาวมาตรฐานสองแบบ คือ ยาว (ANSI) หรือแบบสั้น (MSS)

ปลายสั้นแบบ Schedule 5 และ 10 มักมีจำหน่ายในความยาวสั้น และปลายยาวสามารถสั่งทำพิเศษได้ ปลายสั้นแบบ Schedule 40 มีจำหน่ายในความยาวสั้นหรือยาว



ก. เตรียมง่าย (ไม่จำเป็นต้องตัดให้หน้าขนานหรือเรียบเสมอกัน)



ข. อาจเกิดขึ้นระหว่างโลหะต่างชนิดกัน เช่น อะลูมิเนียมและทองแดง



c. รองรับความหนาที่แตกต่างกัน (ชิ้นที่บางกว่าต้องเชื่อมด้านบน) สามารถเชื่อมต่อวัสดุที่มีความบาง เช่น ไดอะแฟรมและฟอยล์ได้



ไททาเนียมและปลายท่อโลหะผสมของไททาเนียมถูกใช้กันอย่างแพร่หลายในอุปกรณ์ทางการแพทย์และปิโตรเคมี



อุปกรณ์ท่อ ได้แก่ ข้อต่อข้อศอก ตัวลด ตัวสามทาง ตัวไขว้ ปลายท่อสั้น ฝาครอบ ฯลฯ ปลายท่อสั้นไททาเนียม MSS SP43 TYPE-A เป็นผลิตภัณฑ์หลักชนิดหนึ่งที่ส่งออกเป็นจำนวนมาก



เทคนิคการประมวลผล: รีดเย็น, เชื่อม, เชื่อม-รีดเย็น, ยึดและกด, เชื่อมชนหรือตีขึ้นรูป



การประมวลผลพื้นผิว: การพ่นควอตซ์ การพ่นทราย การขัดเงา



การควบคุมคุณภาพ: ทดสอบด้วยรังสีเอกซ์ 100% โดยใช้วิธีแทรกซึมของสีย้อม มีบริษัทภายนอก (SGS) ให้บริการ



T/T, PayPal, Western Union และ L/C ที่เห็นหรือเจรจาต่อรองได้



สำหรับสินค้าในสต๊อกภายใน 2 วัน ทันทีที่ได้รับการชำระเงิน



ตามปริมาณ.
